Apa itu Bilik Cat Downdraft?

Anda melangkah mundur dari mobil klasik tersebut, lapisan cat merah tua yang segar berkilau di bawah lampu. Kemudian Anda melihatnya: setitik debu kecil, membeku di dalam lapisan bening (clearcoat). Berjam-jam kerja keras, hancur dalam sekejap. Kekecewaan ini mendorong bengkel profesional untuk mengajukan pertanyaan kritis: mengapa teknologi downdraft mengungguli desain aliran udara lainnya untuk hasil akhir yang sempurna?

Artikel ini mendefinisikan bilik cat downdraft, menjelaskan mekanika aliran udaranya, dan mengeksplorasi aplikasinya. Anda akan mempelajari keunggulan teknologi ini, pertimbangannya, dan cara memilih bilik yang sesuai dengan kebutuhan produksi Anda. Pada akhirnya, Anda akan membuat keputusan investasi yang tepat.

Poin-Poin Penting

• Sebuah bilik cat downdraft mendorong udara bersih turun dari langit-langit dan keluar melalui lantai. Aliran udara vertikal ini menghilangkan sisa semprotan (overspray) dan debu dari area kerja Anda.
• Desain ini memberikan hasil akhir yang lebih bersih dengan lebih sedikit cacat. Anda menghabiskan lebih sedikit waktu untuk mengamplas dan memoles setelah setiap pekerjaan pengecatan.
• Bilik downdraft juga meningkatkan keselamatan Anda. Bilik ini menarik asap dan partikel berbahaya menjauh dari zona pernapasan Anda dengan cepat.
• Kekurangan utamanya adalah biaya yang lebih tinggi. Anda memerlukan lantai yang ditinggikan atau lubang (pit) untuk pemasangan, dan sistem ini menggunakan lebih banyak energi daripada jenis bilik lainnya.

Cara Kerja Aliran Udara Downdraft

Mendefinisikan Bilik Cat Downdraft

Bilik cat downdraft adalah bilik semprot tertutup sepenuhnya yang dirancang untuk kendaraan dan barang berukuran besar. Karakteristik yang mendefinisikannya adalah jalur udara vertikal: udara bersih masuk melalui filter langit-langit dan keluar melalui pembuangan di tingkat lantai. Desain ini menciptakan lingkungan terkendali di mana gravitasi bekerja searah dengan aliran udara, bukan melawannya.

Sistem ini menjalankan dua fungsi utama. Pertama, menciptakan lingkungan kerja yang bersih untuk tugas pengecatan ulang. Kedua, secara efisien menghilangkan sisa semprotan dari zona pernapasan Anda dan permukaan kerja. Anda mendapatkan manfaat dari peningkatan kualitas hasil akhir dan peningkatan keselamatan selama pengoperasian.

Aliran udara dimulai di plenum langit-langit sepanjang penuh. Plenum ini biasanya menempati sebagian besar atau seluruh langit-langit dan berisi filter terintegrasi yang mendekontaminasi udara sebelum masuk ke dalam bilik. Udara kemudian mengalir secara vertikal ke bawah di atas barang yang sedang Anda cat. Di tingkat lantai, lubang pembuangan (exhaust pit) membentang sepanjang bilik. Lubang ini berisi filter yang menangkap sisa semprotan dan menghilangkan zat beracun sebelum udara dilepaskan melalui sistem pembuangan bilik.

Pemasangan bervariasi berdasarkan tata letak fasilitas Anda. Anda dapat memasang bilik di atas dudukan baja, yang meninggikan lantai dan menciptakan ruang untuk pembuangan di bawah lantai. Sebagai alternatif, Anda mungkin perlu membuat lubang beton di bawah bilik. Setiap pendekatan mencapai hasil yang sama: jalur khusus bagi udara yang terkontaminasi untuk keluar ke bawah.

Proses Aliran Udara Langkah demi Langkah

Memahami urutan aliran udara membantu Anda menghargai mengapa desain ini unggul. Ikuti tiga tahap ini:

1. Tahap 1 (Plenum Masukan & Filtrasi): Udara masuk ke plenum pasokan bilik dan melewati filter langit-langit yang berfungsi sebagai media difusi. Filter ini menggabungkan pra-filter dengan filter akhir yang terbuat dari media yang terikat secara termal dan terstruktur secara progresif yang diberi bahan perekat (tackifier). Kombinasi ini menangkap partikulat sebelum mencapai benda kerja Anda.

2. Tahap 2 (Aliran Vertikal & Kisi-kisi Lantai): Udara bersih terus mengalir ke bawah dan di sekitar bagian tersebut, mengumpulkan sisa semprotan saat bergerak. Udara yang terkontaminasi ditarik melalui filter pembuangan yang terletak di lubang berjeruji di tingkat lantai. Filter ini menggunakan serat kaca filamen kontinu dengan pola tenunan terbuka untuk efisiensi maksimum.

3. Tahap 3 (Kipas Pembuangan): Udara yang sarat cat berubah arah beberapa kali untuk mencegah penumpukan pada permukaan filter (face-loading) dan pengabutan. Udara kemudian melewati kipas pembuangan yang ukurannya disesuaikan untuk mengakomodasi tekanan statis filter. Produsen mencocokkan ukuran motor dan kipas secara tepat untuk setiap bilik agar beroperasi di bawah batas kebisingan OSHA.

Perbedaan kinerja menjadi jelas ketika Anda membandingkan desain aliran udara:

Anda juga dapat membedakan downdraft dari sistem semi-downdraft:

Untuk mengukur kekuatan sistem, pertimbangkan contoh standar. Sebuah bilik berukuran lebar 16 kaki dan tinggi 14 kaki beroperasi pada kecepatan udara tipikal 50 kaki per menit. Total aliran udara dihitung sebagai 16 × 40 × 50 = 32.000 CFM. Membagi aliran udara ini dengan volume bilik sebesar 8.960 kaki kubik menghasilkan tingkat pergantian udara sebesar 3,5 pergantian udara per menit. Pertukaran cepat ini menjaga atmosfer tetap bersih dan aman di seluruh proses pengecatan Anda.

Aplikasi Umum untuk Bilik Semprot Cat

Pengecatan Ulang Otomotif dan Perbaikan Tabrakan

Bengkel perbaikan tabrakan profesional secara konsisten memilih bilik cat downdraft sebagai alat utama mereka untuk mencapai hasil berkualitas pameran. Pola aliran udara vertikal membawa sisa semprotan langsung menjauh dari panel bodi vertikal, yang paling penting saat Anda menyemprot pintu, spatbor, dan panel samping. Sistem crossdraft mendorong udara secara horizontal melintasi permukaan ini, meningkatkan kemungkinan partikel mengendap pada cat segar sebelum mengeras.

Perbedaan kualitas hasil akhir secara langsung diterjemahkan menjadi penghematan tenaga kerja. Bilik downdraft menghasilkan noda paling sedikit, yang berarti Anda menghabiskan waktu jauh lebih sedikit untuk memotong dan memoles setelah setiap pekerjaan. Waktu pemolesan yang berkurang itu meningkatkan hasil kerja Anda dan menurunkan biaya tenaga kerja pada setiap kendaraan. Pengeringan yang lebih cepat juga berkontribusi pada waktu siklus yang lebih singkat. Anda dapat mengontrol panas dan aliran udara secara tepat, memastikan pengerasan yang merata untuk cat berbahan dasar air maupun pelarut. Hasilnya adalah hasil akhir berkualitas tinggi yang memenuhi harapan pelanggan tanpa pengerjaan ulang yang mahal.

Pekerjaan Penyelesaian Industri dan Kustom

Di luar perbaikan otomotif, desain downdraft melayani aplikasi industri yang menuntut di mana kesempurnaan permukaan sangat penting. Industri yang mengandalkan teknologi ini meliputi:

• Pelapisan komponen kedirgantaraan
• Penyelesaian kapal laut
• Manufaktur furnitur
• Produksi alat berat dan OEM

Pengecat sepeda motor kustom dan penyelesai furnitur kelas atas juga bergantung pada lingkungan yang bersih dan terkontrol. Desain tertutup menyediakan ruang kerja dengan pencahayaan yang baik yang memaksimalkan penangkapan debu dan asap, melindungi operator dan benda kerja.

Untuk mesin besar, Anda memerlukan bilik yang berukuran untuk menampung peralatan tersebut. Bilik tipikal untuk kendaraan konstruksi atau pertambangan berkisar antara 30 hingga 60 kaki panjangnya, 15 hingga 20 kaki lebarnya, dan 15 kaki atau lebih tingginya. Bilik format besar ini sering menggunakan full downdraft atau bilik semprot semi-downdraft desain aliran udara, tergantung pada konstruksi lantai fasilitas dan persyaratan pembuangan udara.

Bilik tipikal untuk kendaraan konstruksi atau pertambangan: panjang 30 hingga 60 kaki, lebar 15–20 kaki, dan tinggi 15+ kaki.

Alternatif bilik semprot semi-downdraft menawarkan kompromi bagi fasilitas yang tidak dapat memasang lubang lantai. Udara masuk melalui bagian langit-langit yang disaring di bagian depan dan mengalir secara diagonal menuju pembuangan udara belakang. Desain ini masih memberikan kontrol sisa semprotan yang baik untuk bagian besar, meskipun tidak menandingi kinerja full downdraft pada geometri yang kompleks. Saat Anda menyelesaikan komponen kedirgantaraan atau peralatan laut dengan bentuk yang rumit, bilik cat full downdraft tetap menjadi pilihan unggul untuk cakupan yang konsisten dan kontrol kontaminasi.

Keuntungan dan Keterbatasan

Manfaat Utama untuk Kualitas Hasil Akhir dan Keselamatan

Bilik cat downdraft memberikan keuntungan terbesarnya melalui aliran udara vertikal. Gravitasi menarik sisa semprotan ke bawah, menjauh dari benda kerja, alih-alih membiarkannya melayang secara horizontal melintasi permukaan vertikal. Kontrol arah ini menghasilkan hasil akhir yang seragam dengan lebih sedikit noda, yang secara langsung diterjemahkan menjadi lebih sedikit waktu yang dihabiskan untuk mengampelas dan memoles setelah setiap pekerjaan. Anda mencapai hasil akhir berkualitas tinggi pada geometri kompleks yang tidak dapat ditandingi oleh sistem crossdraft.

Keselamatan operator meningkat secara substansial dengan desain ini. Pembuangan udara di tingkat lantai menangkap asap dan partikel di udara sebelum mencapai zona pernapasan Anda. Ekstraksi yang efisien menjaga atmosfer tetap lebih bersih di seluruh proses penyemprotan, mengurangi paparan Anda terhadap uap cat berbahaya dan isosianat. Ruang kerja yang tertutup dan terang juga meminimalkan masuknya debu, melindungi Anda dan benda kerja dari kontaminasi.

Pertimbangan Biaya dan Pemasangan

Kelemahan utama sistem downdraft adalah investasi awal. Anda akan membayar lebih di muka dibandingkan dengan bilik crossdraft dengan dimensi serupa. Pemasangan sering kali memerlukan dudukan baja yang mengangkat bilik atau lubang beton untuk pembuangan udara di bawah lantai. Fasilitas tanpa lubang yang ada menghadapi biaya konstruksi tambahan dan potensi penguatan struktural.

Biaya operasional juga lebih tinggi. Volume aliran udara yang meningkat menuntut lebih banyak energi untuk memanaskan dan menggerakkan udara melalui sistem. Namun, Anda dapat mengimbangi sebagian biaya ini melalui perawatan yang tepat. Manometer melacak pemuatan filter, dan filter berkualitas tinggi biasanya bertahan setidaknya 100 jam operasional sebelum penggantian. Filter yang tersumbat mengurangi aliran udara, membebani kipas pembuangan, dan menciptakan kondisi yang berpotensi mudah terbakar. Pemeriksaan rutin terhadap manual mesin dan peraturan manufaktur menjaga bilik semprot Anda tetap mematuhi kode dan menghindari denda.

Filter pembuangan udara diwajibkan oleh National Emission Standards for Hazardous Air Pollutants (NESHAP) untuk mengurangi risiko kesehatan dan lingkungan. Saat mengganti filter, masukkan ke dalam kantong dengan sedikit guncangan dan buang ke tempat sampah luar. Jangan pernah mengoperasikan bilik tanpa filter selama penggantian. Untuk fasilitas yang tidak dapat menampung lubang lantai, bilik semprot semi-downdraft menawarkan kompromi, meskipun mengorbankan beberapa kinerja pada bentuk yang rumit. Timbang faktor-faktor ini terhadap volume produksi dan persyaratan hasil akhir Anda untuk menentukan apakah investasi tersebut masuk akal untuk operasi Anda.

Memilih Bilik Cat Downdraft Anda

Spesifikasi Utama untuk Dievaluasi

Ukuran bilik menentukan setiap spesifikasi lainnya. Penentu utama CFM yang Anda perlukan adalah ukuran bagian yang Anda cat. Untuk bilik downdraft, hitung CFM dengan mengalikan penampang horizontal bilik dengan kecepatan muka yang diperlukan, yang diwajibkan oleh OSHA minimal 100 kaki per menit. Pertimbangkan bilik downdraft standar berukuran lebar 16 kaki, panjang 40 kaki, dan tinggi 14 kaki yang beroperasi pada kecepatan udara tipikal 50 kaki per menit. Total aliran udara adalah 16 × 40 × 50 = 32.000 CFM, dan volume bilik adalah 8.960 kaki kubik, menghasilkan tingkat pergantian udara sebesar 3,5 pergantian udara per menit. Bilik downdraft biasanya memerlukan 20 hingga 40 persen lebih banyak udara daripada bilik crossdraft dengan dimensi yang sama.

Evaluasi faktor-faktor ini saat menilai kebutuhan Anda:

• Ukuran dan jenis bilik. Bilik yang lebih besar untuk truk atau bus memerlukan kapasitas aliran udara yang lebih tinggi, menjadikan sistem downdraft ideal.
• Volume dan frekuensi pengecatan. Fasilitas produksi tinggi mendapat manfaat dari sistem downdraft untuk mempertahankan output dan kualitas yang konsisten.
• Kendala anggaran. Meskipun biaya downdraft lebih mahal di muka, peningkatan hasil kerja dapat membenarkan investasi tersebut.
• Persyaratan industri. Sektor otomotif, kedirgantaraan, dan industri masing-masing memiliki standar peraturan dan kualitas hasil akhir yang berbeda yang menentukan kebutuhan CFM.

Bilik downdraft memerlukan 20 hingga 40 persen lebih banyak udara daripada crossdraft, menambah biaya operasional. Untuk kendaraan mewah atau pengecatan volume tinggi, peningkatan CFM dibenarkan oleh lebih sedikit noda dan waktu pemolesan yang lebih singkat. Sesuaikan gaya aliran udara dengan produk Anda. Jika Anda mengecat kendaraan besar seperti bus, downdraft diperlukan. Untuk bagian yang lebih kecil, crossdraft mungkin cukup. Bilik downdraft menantang saat mengecat bagian bawah barang besar seperti perahu, karena pengecat bekerja melawan aliran udara ke bawah.

Efisiensi filtrasi adalah spesifikasi penting lainnya untuk memastikan kepatuhan terhadap standar lingkungan.

Peraturan keselamatan menentukan desain dan pengoperasian ruang semprot cat Anda. Tabel berikut merangkum persyaratan utama:

Persyaratan OSHA tambahan:

Tingkat pencahayaan juga penting. Anda memerlukan penerangan yang cukup untuk mendeteksi ketidaksempurnaan sebelum cat mengeras. Pencahayaan yang memadai sangat penting untuk kontrol kualitas.

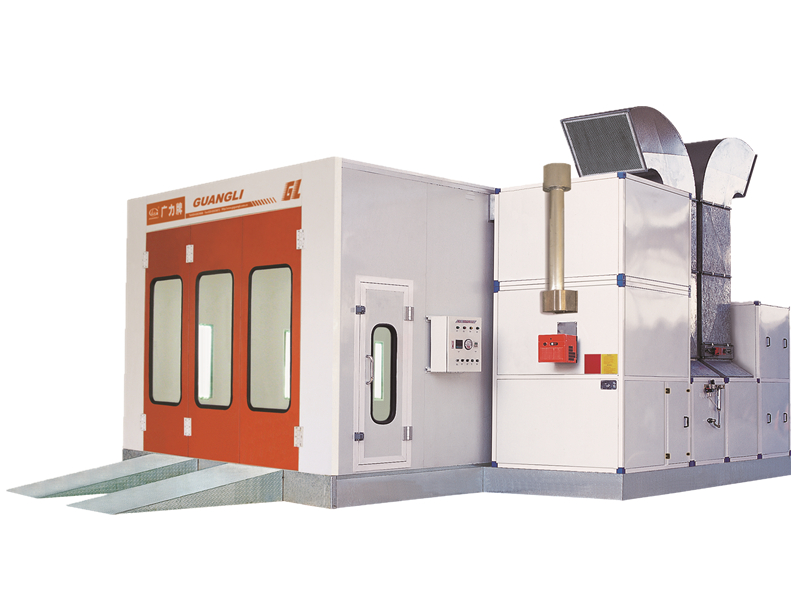

Mengapa GUANGLI Booth Memenuhi Standar Profesional

Ruang semprot cat profesional dirancang untuk memenuhi standar keselamatan dan kualitas yang ketat, termasuk kepatuhan terhadap NFPA 33 untuk pemadaman kebakaran dan OSHA 29 CFR 1910.107 untuk ventilasi dan keselamatan kelistrikan. Standar ini memastikan lingkungan kerja yang aman dan kualitas hasil akhir yang konsisten. Saat memilih ruang semprot, pertimbangkan opsi yang dapat disesuaikan untuk ukuran, filtrasi, dan pencahayaan agar sesuai dengan aplikasi spesifik Anda. Pemasangan dan perawatan yang tepat juga sangat penting untuk kinerja dan kepatuhan yang optimal.

Ruang semprot cat downdraft memberikan aliran udara vertikal, kontrol overspray yang unggul, dan ruang kerja yang bersih dan aman. Fitur-fitur ini menjadikannya standar profesional untuk hasil akhir yang sempurna. Sebelum membeli, nilai jenis aplikasi, volume produksi, dan kendala fasilitas Anda. Pertimbangkan apakah lantai Anda dapat mengakomodasi konstruksi lubang atau dudukan baja. Jika tidak, ruang semprot semi-downdraft menawarkan alternatif praktis dengan kinerja yang sedikit berkurang.

Ruang semprot cat downdraft yang berkualitas bukanlah pengeluaran—ini adalah investasi dalam kualitas hasil akhir yang konsisten dan keselamatan operasional. Jelajahi penawaran produk dari produsen terkemuka untuk solusi yang disesuaikan dan panduan ahli. Hubungi produsen hari ini untuk penawaran yang dipersonalisasi atau unduh panduan pembeli yang komprehensif untuk membandingkan spesifikasi.

FAQ

Seberapa Sering Anda Harus Mengganti Filter di Ruang Semprot Cat Downdraft?

Filter berkualitas tinggi biasanya bertahan setidaknya 100 jam operasional. Gunakan manometer untuk melacak pemuatan filter. Filter yang tersumbat mengurangi aliran udara dan membebani kipas knalpot. Ganti segera untuk menjaga keselamatan dan kualitas hasil akhir.

Dapatkah Anda Mengonversi Booth Crossdraft ke Aliran Udara Downdraft?

Konversi memerlukan perubahan struktural yang signifikan. Anda memerlukan dudukan baja untuk menaikkan booth atau lubang beton untuk knalpot tingkat lantai. Sebagian besar fasilitas merasa lebih praktis untuk memasang ruang semprot cat downdraft baru daripada memperbaiki yang sudah ada.

Apa yang Membedakan Ruang Semprot Downdraft dari Semi-Downdraft?

Ruang semprot cat downdraft penuh mengarahkan udara secara vertikal dari langit-langit ke knalpot lantai. Ruang semprot semi-downdraft mengarahkan udara secara diagonal dari bagian langit-langit depan menuju knalpot belakang. Pilih downdraft penuh untuk geometri yang kompleks. Pilih semi-downdraft jika lubang lantai tidak memungkinkan.

Bisakah Anda Mengecat Kendaraan Besar di Ruang Semprot Downdraft?

Ya. Booth downdraft sangat cocok untuk bus dan truk. Aliran udara vertikal menangani permukaan yang tinggi dan datar secara efektif. Untuk peralatan yang sangat besar, Anda mungkin memerlukan booth sepanjang 30 hingga 60 kaki. Pertimbangkan ruang semprot semi-downdraft jika fasilitas Anda tidak dapat mengakomodasi lubang lantai.

Standar Keselamatan Apa yang Berlaku untuk Ruang Semprot Cat Downdraft?

NFPA 33 memerlukan pemadaman kebakaran dan interlock ventilasi. OSHA 29 CFR 1910.107 mengamanatkan kecepatan muka 100 FPM dan komponen kelistrikan tahan ledakan. Pastikan produsen mematuhi peraturan ini.
